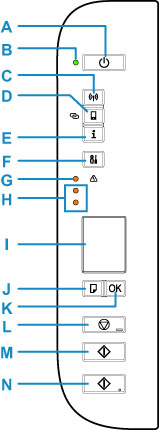

Painel de Controle

A: Botão ATIVADO (ON)

Liga ou desliga a máquina. Antes de ligar a alimentação, verifique se a tampa de documentos está fechada.

B: Indicador luminoso ATIVADO (ON)

Acende depois de piscar, quando a alimentação for ligada.

C: Botão Rede (Network)

Ativa/Desativa o Wi-Fi.

D: Botão Direta (Direct)

Ativa/desativa a conexão direta sem fio.

E: Botão Informações (Information)

Começa a imprimir as informações de configurações de rede.

F: Botão Configuração (Setup)

Selecione um menu para executar a manutenção da impressora e alterar as configurações da impressora. Pressionar este botão repetidamente alterna a exibição do segmento no LCD.

G: Indicador luminoso Alarme (Alarm)

Acende ou pisca quando ocorre um erro.

H: Indicadores luminosos de tinta

Acende ou pisca quando a tinta acaba etc.

O indicador luminoso superior indica o status do cartucho FINE preto, o indicador luminoso inferior indica o status do cartucho FINE colorido.

I: LCD (Tela de Cristal Líquido)

Exibe o número de cópias, códigos de manutenção, códigos de erro ou vários ícones.

• Indicação do LCD

J: Botão Selecionar papel (Paper Select)

Selecione o tamanho do papel na impressora.

K: Botão OK

Finaliza a seleção de configuração do tamanho do papel. Este botão também é usado para resolver um erro.

L: Botão Parar (Stop)

Cancela as operações. Você pode pressionar esse botão para cancelar uma impressão, copiar ou digitalizar um trabalho em andamento.

M: Botão Preto (Black)*

Inicia uma cópia em preto-e-branco. Você também pode pressionar este botão para finalizar sua seleção para o item de configuração ou para resolver um erro.

N: Botão Colorido (Color)*

Inicia uma cópia colorida. Você também pode pressionar este botão para finalizar sua seleção para o item de configuração ou para resolver um erro.

* Nos aplicativos de software ou nos manuais, os botões Colorido (Color) e Preto (Black) são chamados de botão "Iniciar" ou "OK".
